ZCQ不锈钢自吸式磁力泵

ZCQ系列不锈钢自吸式磁力驱动泵(又称自吸式磁力泵)是我公司科技人员吸取国内外自吸泵的精华与磁力驱动装置结合重组后设计的一种新产品，它具有磁力泵的功能，又可自吸式工作，无需装低阀，灌引水，使用相当方便，其性能已达到目前国内外同类产品的先进水平。
该泵以静密封取代动态机械密封，使泵体与过流部件处于隔离的完全密封状态。彻底消除了其他泵类的机械密封无法避免的跑、冒、滴、漏弊病。该泵具有结构紧凑、外型美观、体积小，噪音低、运行平稳、性能可靠、使用维修方便。

用途：
ZCQ系列自吸式磁力驱动泵，集自吸、磁力隔离驱动为一身，已广泛应用于石油、化工、制药、电镀、印染、食品、酿造、科 研等行业输送含带酸、碱、油类及稀有贵重液体、毒液、挥发性 液体，以及循环水设备的配套等不含固体颗粒的水或物理化学性质，粘度类似于水的介质。特别适用于易燃、易爆、易漏液体的 抽送。介质温度最高不超过120℃。泵的密封材料采用刚玉陶瓷或四氟石墨使用寿命更长久。介质温度在120-300℃以下的，请选用ZCQG高温磁力泵。
1. ZCQ型泵体及过流部件均采用不锈钢(ZG1Cr18Ni9Ti)材质 制造。配普通Y系列电机。如用户需要，本公司可生产泵体及过流部件材质为不锈钢306或不锈钢316L的特种泵。
2. ZCQB型泵体及过流部件的材质与ZCQ型相同外，配用防爆电机，以适合输送带有腐蚀性的易燃、易爆液体。
3. ZCQ-G型耐高温型磁力泵，适用于介质温度为120-300℃以下范围使用，本公司彻底解除了磁力泵不耐温的缺点。

工作条件：
1. 泵的自吸高度＜4米，装上底阀自吸高度可达到9米。
2. 环境温度＜40℃，相对湿度＜95%。
3. 被输送介质中固体颗粒体积含量不超过单位体积的0.1%，粒度＜0.2mm。

工作原理：

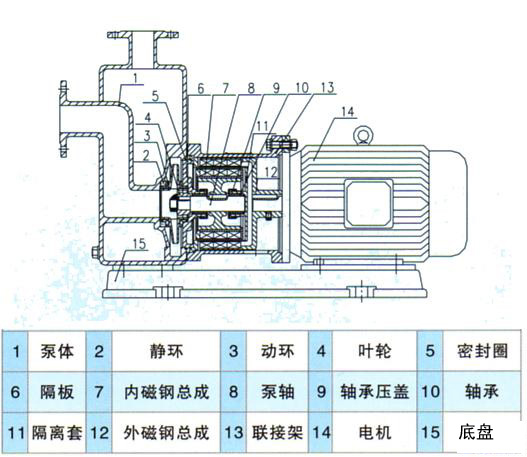

本泵采用外混式轴向回液泵体结构，泵体由吸液式、储液式、蜗壳、回流孔、气液分离室等部分组成。泵启动后，在离心力的作用下，吸水室中的剩余液与进液管路的空气被叶轮搅拌成气水混合物，混合物经窝壳进入气液分离室，随着速度减慢，导致气水分离，空气由泵出液口排出，液经回水返回泵内，经过多次循环，进液管道中的空气被排净，使泵内形成一定的真空度，达到自吸作用。
