JYX系列液压隔膜式计量泵

该型泵可输送温度-30℃-100℃，粘度为0.3-800mm2/s不含固体颗粒等腐蚀性或非腐蚀性液体介质。不同型号的计量泵均可根据用要求装配变频电机〔能接收4-20mA电流信号）或防爆电机。

联组合或不同机座不同规格组合。多联式适用于工艺流程中需多种介质的比例配送。该泵可广泛用于石油、化工、纺织、食品、造纸、原子能技术、电厂、塑料、制药、水厂、环保等工业和科技部门。用来向加压或常压容器及管道内精确定量输送不含固体颗粒的液体。其流量可以开机（或定机）时从0-100%范围内无级调节。〔根据计量泵的特性，最少行程一般不小于总行程的10%〉单缸泵适用于单一液体的场合；组合泵可作比例泵使用，也可并联使用；泵组合可作为三比例泵使用，也可三泵并联，以达到较大排量，增高了液体的脉冲频率，促使液体连续顺畅加入。

二、用途

液压隔膜式计量泵是具有无泄漏高压力的特点，被广泛采用于易燃、易爆、易挥发、强腐蚀、放射性、剧毒、悬浮液以及昂贵的液体介质输送；达到高压加注液体目的。

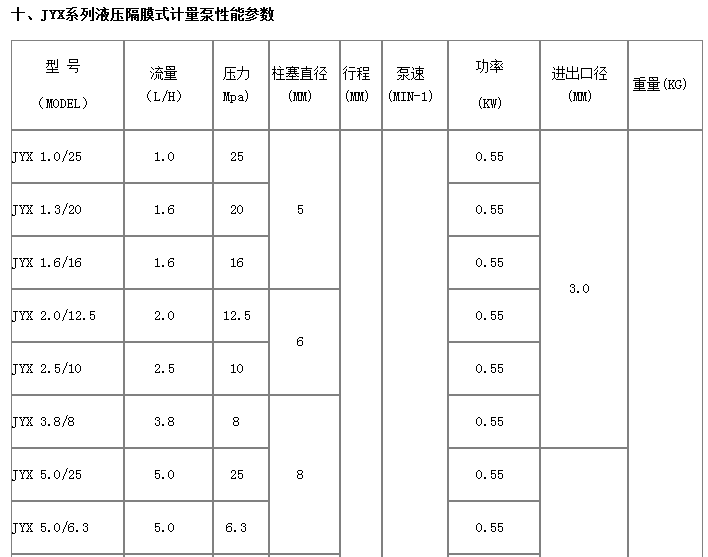

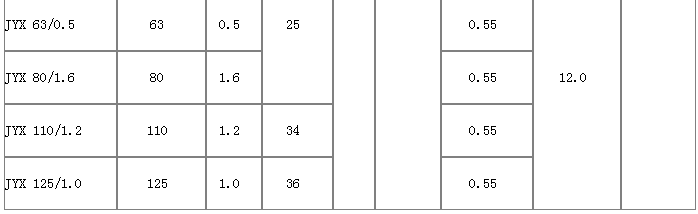

三、JYX系列液压隔膜式计量泵

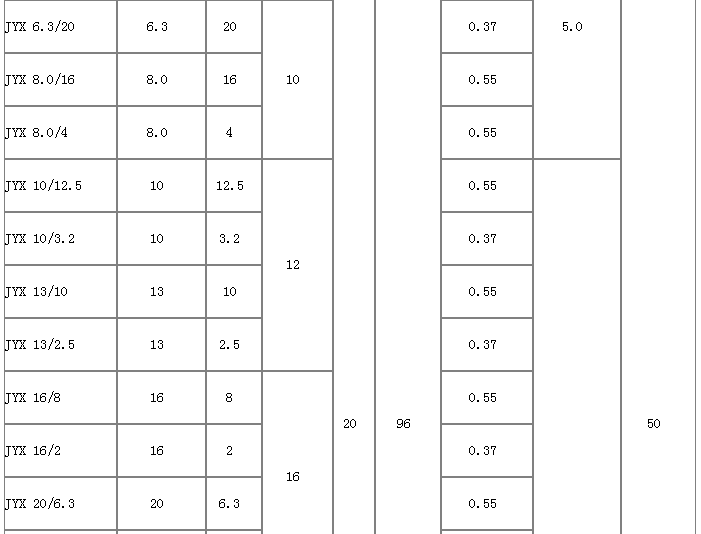

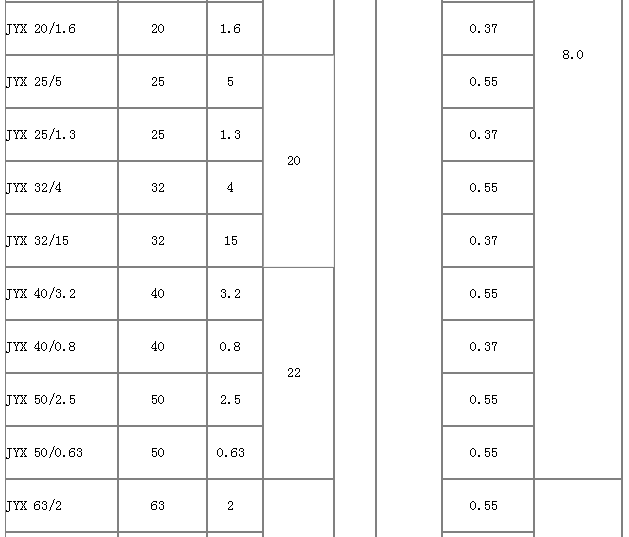

可调计量范围：0-125L/H
最大压力承受范围：0-25MPa
驱动方式：电机驱动
控制方式：手动、自动控制
配置方式：泵头保温、冷却、电机可配防爆

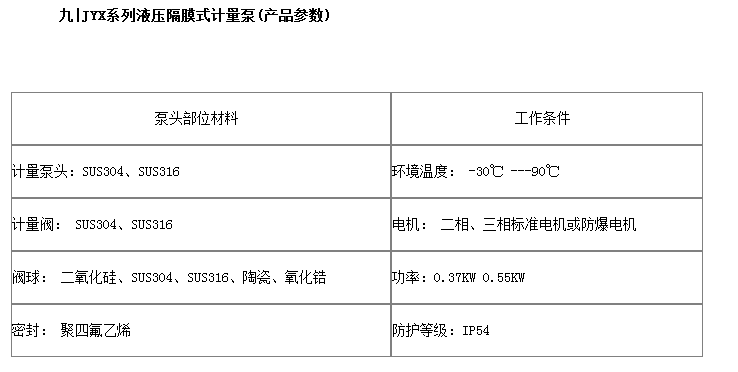

1、与介质直接接触部位全采用不锈钢及四氟材质。过流适应一般颗粒,无毒无味。
2、精铸壳体，耐用，精密浇铸壳体，铸铜蜗轮及耐磨球轴承，润滑油润滑所有驱动零件。
3、易损部件全部经过特殊化处理，质量保证。
4、内部配置性能卓越的调节器总成，延长泵的使用寿命，并降低了噪音。
5、定量输出，在泵运行或停止时也可任意调节流量，精密度高可达正负百分之一。
6、吐出压力最高一款系列可达500KG。
7、适用于输送温度为 -30～120℃，粘度为 0.3～800mm2/s 的介质。

四、注意事项

1．计量泵使用前请在齿轮箱内加220#娲轮蜗杆油或50#齿轮油至油标，并在液压油池内加L-HM32-46液压油至油标。

2．计量泵开机之前一定要确保出口管路通畅（阀门全开〉。

3．计量泵要停止工作时先关闭计量泵，再关闭出口阀门。

4．计量泵电机接线一定要按照电机铭牌的电压接线（380V或220V）

5．不锈钢管路接头焊接时，切不可把焊渣或杂物掉入管路或阀体内（从而会造成计量泵不出水、压力变小或流量变小）

6．出口管路压力一定要高于进口管路压力，如果低于进口压力，一定要加装背压阀， 防止产生虹吸。

7．出口管路口径一定要大于或等于，相应计量泵的标配口径。

五、运行前准备

1．泵应安装在坚固的专用基础上，校正后紧定地脚螺栓，如果安装在混凝土基础上应高出地面100-150毫米以上。

2．连接管路应装测量仪表。〔如压力表等、用户自备）

3．吸入管路末端应装有过滤装置。（用户自备也可象我公司订购）

4．电器控制设备根据使用情况应尽可能安装在泵工作地点，（不涉及安全的前提下），电器控制设备应装设与输送介质相应的控制保护装置，以确保安全。

5．吸入与排出管径应不少于进出口管径，吸入管路应尽量短。如吸入管路过长或弯管接头过多，应进行NPSHa核算。以满足必须净正吸入压头的要求。

6．排出管路应装有安全阔或安全溢流阔和背压阔(用户自备)如需减少出口压力脉冲，可在最近泵排出路上设稳压装置。（用户自备）

7．泵安装的其它技要求应符合《机械设备安装及验收规范》TJ231(五)-78-中的有关规定。

六、泵的使用

泵运转前的准备工作

1．安装验收合格后，开机前应检査各连接处螺栓、螺母不允许有任何松动，新泵应清除泵上的防腐或污垢，清除时应用煤油檫洗，切用铲刮。

2．液压油箱内注入适量的L-HM46液压油，油量以油标水平中线为准。

3．传动箱内注入适量的L-CKE460蜗轮油（SH/T0094-199)或L-CKE460工业闭式齿轮油（GB5903-1995)，油量以油标水平中线为准。

4．用手动联轴器或电机，使柱塞全行程往复移动若干次，不得有任何卡阻现象。

5．按电机各牌接通电源，启动电机，检査电机的旋转方向是否与转向标志一致。（注：此时管路上的进出口阔应处于完全敞开状态，否则后果自负）

泵的流量调节

1．根据工艺流程的流量要求，将调量表或刻度盘转相应的指示值。流量的调节应从小到大的原则。若需从大到小调节时（流量表），观察指针随调节手轮的旋转而游动，当指针到要求位置时，并超过数格，再向大流量方向使指针，调要求值。调节完毕，需将手轮锁紧。

2．流量调节可以在停车或运转中进行，调定后泵的流量约需1-2分钟才能稳定，流量越大，稳定时间就越长。

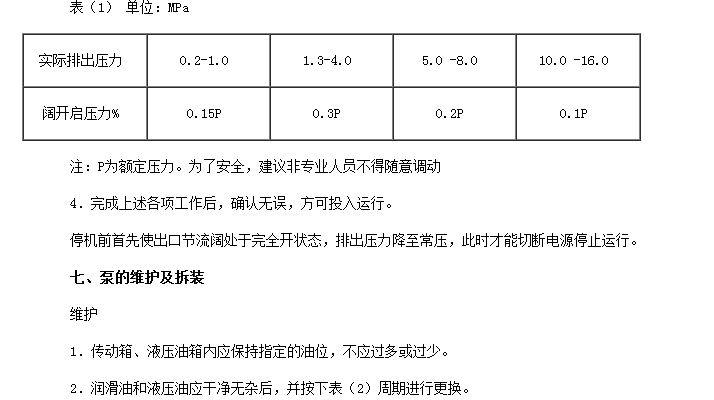

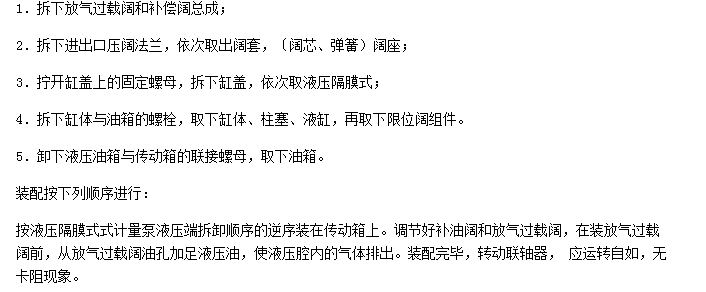

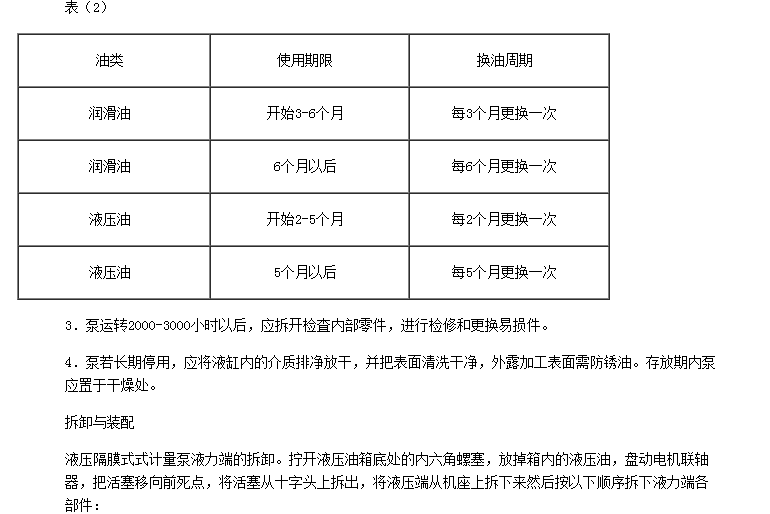

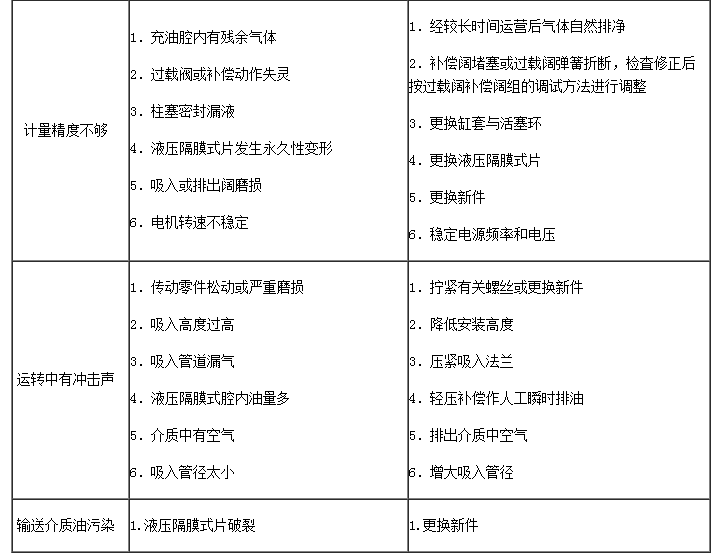

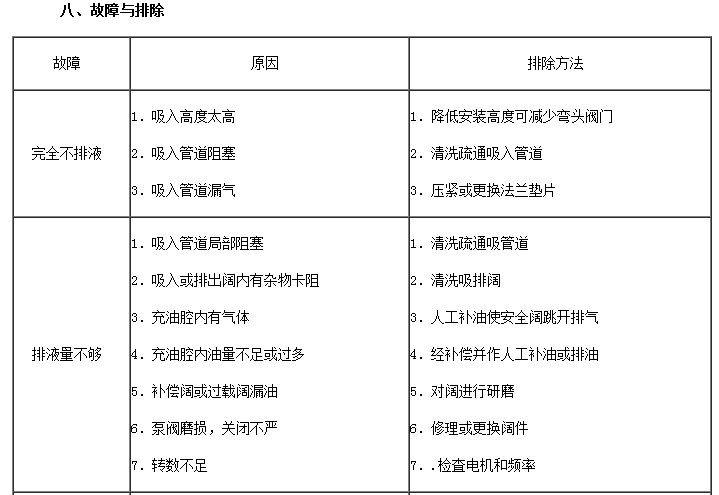

3．过载阔的调整，在出厂前已按额定排出压力调定，如实际排出压力与额定排出压力不同时按下表(1)进行调整。
